Contator de Potência

Contator de Potência

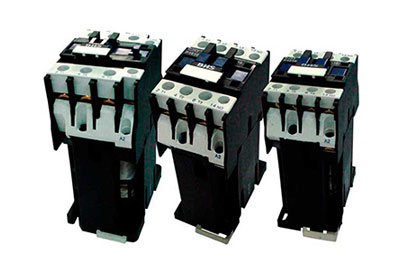

Contator de Potência em cc (corrente contínua) modelo CJX2-P tripolar é um dispositivo de manobra que quando a bobina do eletroímã é colocada sob tensão de controle em corrente contínua, o Contator de Potência fecha e estabelece o circuito, por meio dos polos, entre a rede de alimentação e o receptor, quando a bobina é colocada fora de tensão da alimentação, o circuito magnético se desmagnetiza e o Contator de Potência abre sob o efeito das molas de pressão dos pólos e da mola de chamada da estrutura móvel.

O Contator de Potência em cc (corrente contínua) modelo CJX2-P (tripolar) são destinados principalmente para o comando de motores elétricos trifásicos ou monofásicos em corrente alternada (50/60 Hz) ou corrente contínua; seu circuito de comando é em corrente contínua em 24Vcc, o Contator de Potência em cc (corrente contínua) modelo CJX2-P são tripolares e tem correntes nominais de 12A até 50A na categoria de utilização AC3 e corrente térmica convencional de 25A até 80A em AC1.

O Contator de Potência em corrente contínua modelo CJX2-P (Tripolares) estão em conformidade com as normas internacionais IEC60947-1 E 60947-4-1, o Contator de Potência em cc (corrente contínua) modelo CJX2-P (Tripolares) podemos adicionar blocos de contatos auxiliares instantâneos ou blocos auxiliares temporizados pneumáticos tanto na energização ou na desenergização em montagem frontal.

Circuitos Magnéticos para Tensão

O Contator de Potência Tripolar em corrente contínua modelo CJX2-P podemos acoplar diretamente ao relé térmico de sobrecarga ou em montagem separada através de suporte de fixação, o Contator de Potência em cc (corrente contínua) modelo CJX2-P (Tripolares) tem circuito magnético especialmente desenvolvido para ter a tensão de comando em corrente contínua, os pólos de interrupção do Contator de Potência em cc (corrente contínua) modelo CJX2-P (Tripolares) tem dupla abertura e são adequados para todas as aplicações em corrente alternada tanto para serviços intensivos quanto paras as utilizações em AC1, AC3, AC4, o Contator de Potência em cc possui:

• Tensão nominal de isolamento (Ui) 660V.
• Tensão nominal suportável de impulso (Uimp) 6kV.
• Tensão nominal de operação (U e) até 440V.

O Contator de Potência em cc possuem grau de proteção (ABNT NBR IEC / IEC 60529) IP20, grau de poluição 3, tem capacidade de estabelecimento nominal 10 x Ie (AC3) ou 12 x Ie (AC4), capacidade de interrupção nominal 8 x Ie (AC3) ou 10 x Ie (AC4)
