Disjuntor Motor Termomagnético

Disjuntor Motor Termomagnético

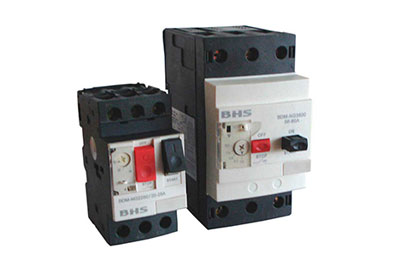

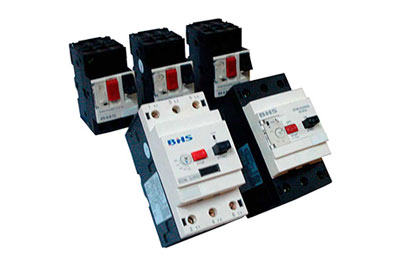

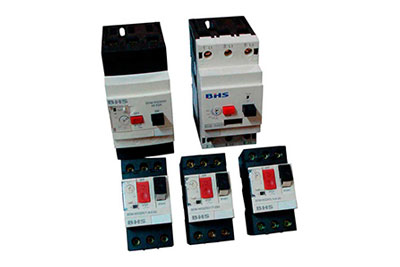

Disjuntor Motor Termomagnético tripolar modelo BDM é um dispositivo de proteção contra curto circuito e sobrecarga (compensado e sensível a falta de fase) além de comandar o motor. Disjuntor Motor Termomagnético tripolar tem a interrupção hominipolar.

O Disjuntor Motor Termomagnético tripolar tem compensação de temperatura ambiente (compensado) e é sensível à falta de fase) Disjuntor Motor Termomagnético tripolar tem diversas faixas de ajuste reguláveis com correntes nominais de 0,4 A até 80A e potências 0,16CV até 50CV em 380Vca.

Disjuntor Motor Termomagnético tripolar assegura o comando de motores com uma frequência máxima de 25 ciclos de manobra por hora em AC-3, Disjuntor Motor Termomagnético tripolar é apto ao seccionamento.

Disjuntor Motor Termomagnético tripolar é comandado por botões à impulsão Ligado-Desligado no frontal do aparelho, é possível travar o dispositivo de comando na posição "Desligado".

Principal Funcionalidade

Disjuntor Motor Termomagnético tripolar é utilizado principalmente para comando local de motores independentes, mas também pode ser associado a um contator se for necessário para efetuar um comando à distância. Disjuntor motor termomagnético tripolar é perfeitamente indicado para pequenas máquinas independentes.

O Disjuntor Motor Termomagnético tripolar pode receber os seguintes acessórios : contatos auxiliares instantâneos(1NA+1 NF); disparador de mínima tensão, impede o funcionamento de uma carga após uma interrupção da alimentação do setor ou o pode ser utilizado para fazer disparar à distância o Disjuntor Motor Termomagnético tripolar por sinal de tensão, é utilizado para comandar à distância o disparo do Disjuntor Motor Termomagnético tripolar por meio de uma botoeira ou de um contato instalado num outro aparelho.

Disjuntor Motor Termomagnético tripolar são compactos e limitadores de corrente com alta capacidade de interrupção e atende as instalações com elevado níveis de correntes de curto circuito.

Classe de disparo 10

• Tensão nominal de operação (Ue) 690 Vca.
• Tensão nominal de operação (Ue) 690 Vca.
• Tensão nominal de impulso (Uimp) 6kV.

Categoria de utilização A (Disjuntor segundo IEC 60947-2) e AC-3 (Chave de partida segundo IEC 60947-4-1).

Grau de proteção IP 20. Proteção contra choque elétrico, seguro ao toque de dedo.

O prazo de garantia contra defeitos de fabricação, devidamente comprovado, é de 12 (doze) meses a contar da data da nota fiscal de faturamento, ou um período de 18 (dezoito) meses após a data gravada no aparelho.
